Horizon] 1. Horizon 기본 구성 알기

- 이 글은 기 구축된 vCenter 내에서 작성되었습니다.

- vCenter Version : 7.0U3

- AD Server : Windows 2016

- CS Server : Windows 2016

- Agent Server : Windows 10

- Client Server : Windows 10

---

호라이즌의 기본적인 구성에 대해 알아보려고 합니다.

필자 기준, VMware Horizon 서버를 처음 구축할 때 기본 구성에 대해 정리가 잘 되어 있지 않은 글들 뿐이라 힘들었던 기억이 있습니다.

경험을 토대로 VMware 초급자 분들이 알기 쉬운 내용으로 정리해 보겠습니다.



VMware Horizon 기본 구성



우선 가장 기본적인 Horizon 구성법은 AD서버와 CS서버라 불리는 Connection Server, Agent Server, Client Server가 필요합니다.

이 외에도 DB Server나 보안을 담당하는 UAG서버도 있지만 가장 기본적인 구축 구성도부터 풀어 나가겠습니다.



아래는 각각의 서버 역할입니다.



AD : 인증 서버입니다. AD서버의 도메인으로 모든 Horizon Server(AD, CS, Client)를 연결해 준다고 생각하시면 편합니다.

CS : 커넥션 서버입니다. 모든 VDI를 관리해주는 작은 vCenter라고 생각하시면 됩니다.

Agent : 데스크톱을 구성할 때 사용하는 기본 이미지입니다. Agent에서 저장한 구성 그대로 데스크톱들이 생성됩니다.

Client : 말 그대로 사용자가 접속하는 서버입니다. 이 곳에서 데스크톱에 접속합니다.



작업을 시작하기 전, AD서버 구축 관련은 아래 포스팅으로 들어가셔서 구축을 완료해 주세요.

Windows AD서버 구축하기 (Windows 2016)



Horizon은 보통 DHCP로 접속을 하게 됩니다. 이번 실습도 마찬가지로 DHCP 기반으로 진행될 예정입니다.

DHCP 풀 설정이 빠져있는 게시글이기 때문에 아래에 따로 DHCP 설정에 관련한 내용을 포스팅합니다.



--------------------------------------------------------------------------------------------------------

DHCP Pool 설정



생성한 AD서버 서버 관리자 - 우측 상단의 도구 - DHCP 클릭







생성한 AD Domain 확장 - IPv4 우 클릭 - 새 범위 클릭







<다음> 클릭







임의대로 이름과 설명 기입

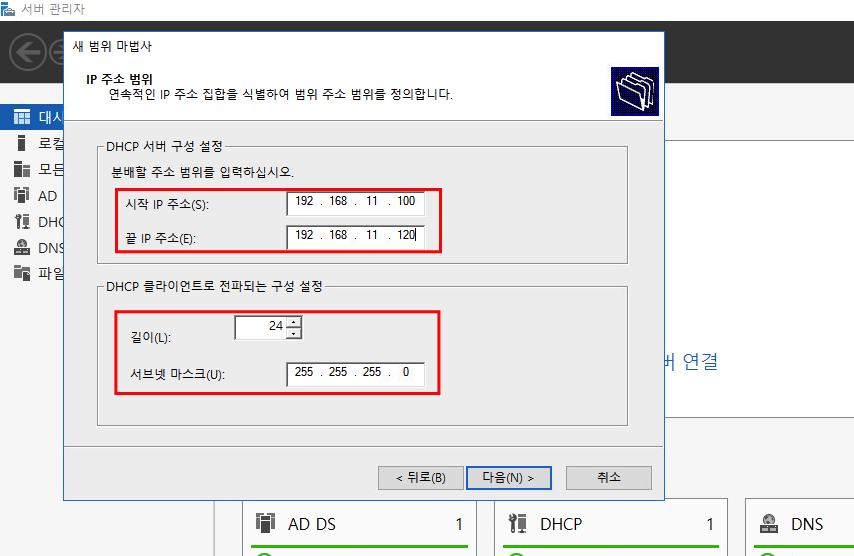

DHCP Server의 범위를 지정해 줍니다.







제외 주소를 지정합니다. 전 공란으로 넘기겠습니다.







DHCP 서버에 접속하고 있지 않을 때 어느정도까지 DHCP 끊김을 방지할 것인지를 판단하는 임대 기간을 설정합니다.

개인적으로 테스트용 DHCP서버에는 5분이 가장 적절한 것 같습니다.

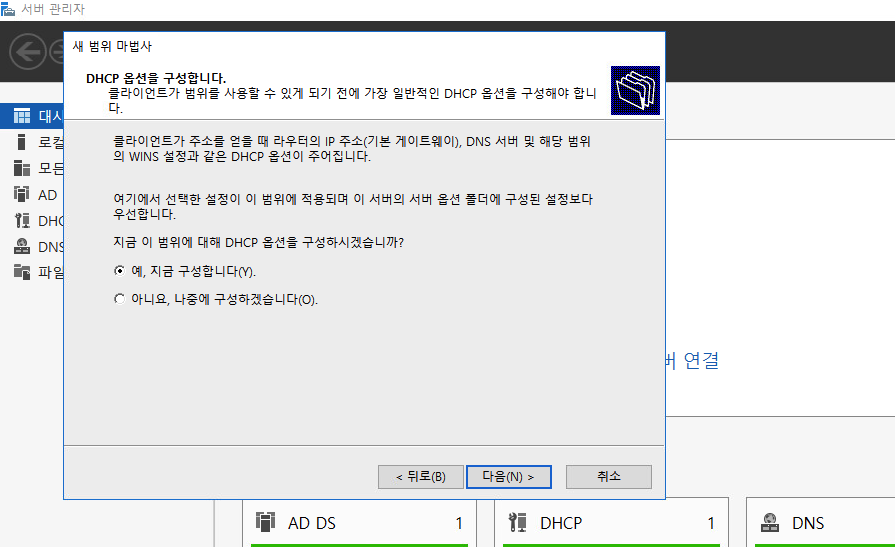

첫 번째 보기 선택으로 기본 게이트웨이 설정으로 넘어갑니다.

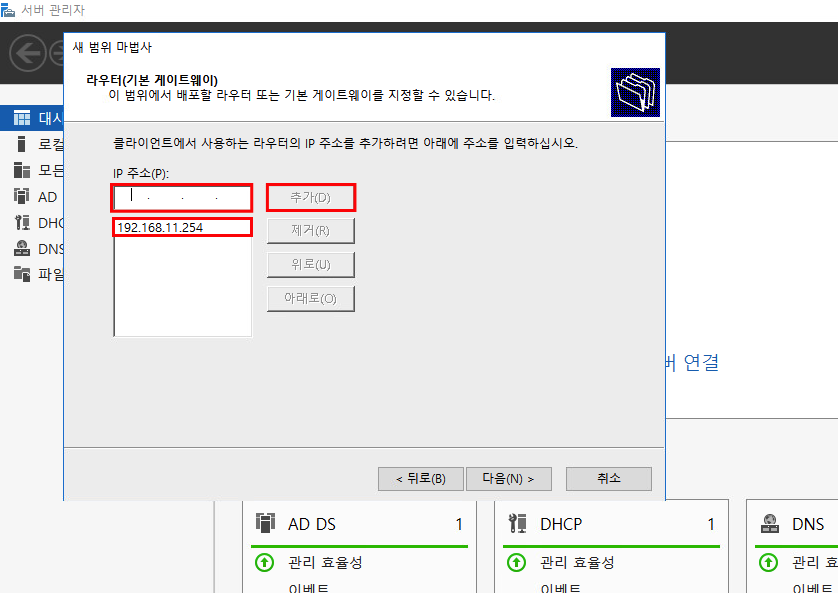

기본 게이트웨이 주소 값을 넣고 <추가>를 눌러줍니다.

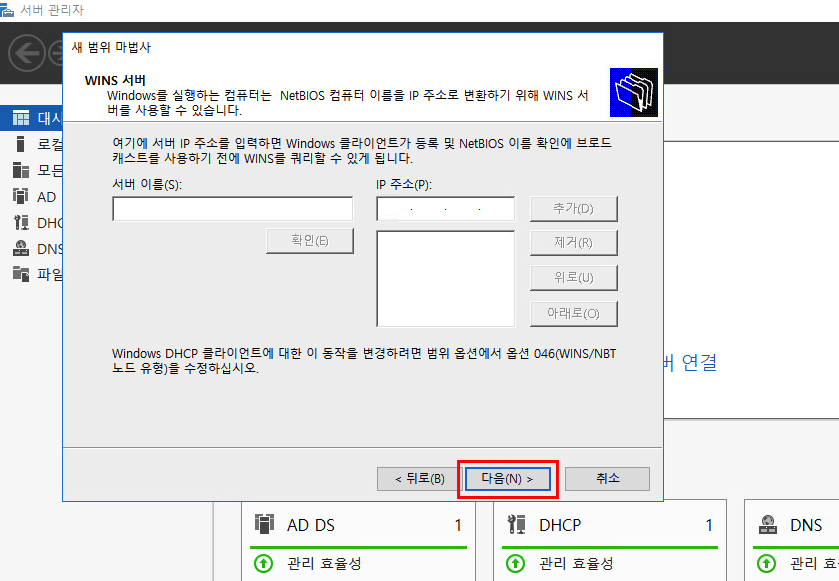

<다음> 클릭







<다음> 클릭







바로 활성화를 시켜줍니다.

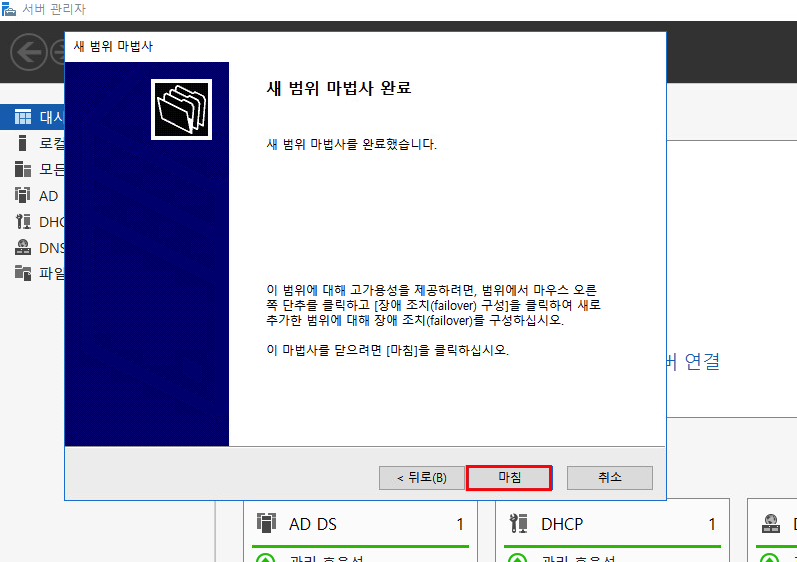

DHCP Pool 설정과 활성화가 완료되었습니다.
